Tvarovky

Vysoko-hustotní polyethylenové tvarovky dělíme na jedno-segmentové monotvarovky a více-segmentové polytvarovky. Zásadním parametrem je jejich výška, která koresponduje s velikostí dutiny a tím pádem efektivitou odvětrávání. Tloušťka materiálu se projevuje na nosnosti před zalitím betonem, tzv. suché únosnosti.

Teorie

Jednotlivé tvarovky jsou určeny k systematickému pokládání na zhutněnou plochu. Všechny modely jsou opatřeny zámky, které zaručují těsné sériové napojení a po stranách jsou v mírném překryvu se sousedícími bloky. Každý ze čtveřice rohových stojnic vytvoří s dalšími třemi formu pro vylití betonem, čímž po vytvrzení vznikne nosný pilíř.

Zásadním parametrem, který ovlivní efektivitu odvětrávání, je výška tvarovky. Pokud nejste nuceni zvolit nižší variantu kvůli malé výšce místnosti, doporučujeme zvolit co nejvyšší, čímž zvětšíte objem dutiny, kterým může neomezeně proudit vzduch. Maximální výšku tvarovky odvodíte od výšky prostoru, ve kterém podlahu budujete. Po určení tloušťky zhutněné podkladové vrstvy ze štěrkopísku, která je vysoká v závislosti na podloží od 5 do 10 cm, a vrstvy betonu nad tvarovkami, kterou si můžete dohledat dle zatížení v tabulce, zvolíte co nejvyšší možnou tvarovku tak, aby zůstala dostatečná průchozí, čili světlá, výška místnosti. Minimální světlé výšky obytných místností jsou stanoveny normou ČSN 73 4301 (v rodinných domech 2,5 m, podkroví 2,3 m, sklep 2,1 m), garáže pak řeší vyhláška 268/2009 Sb (2,1 m).

	Rodinné domy	Kanceláře	Garáže	Průmyslové objekty

Zatížení (kg/m²)	400	600	1100	2100
Síla desky (cm)	4	4	5	6
Kari síť (cm)	⌀ 5 \| 25 x 25	⌀ 5 \| 25 x 25	⌀ 6 \| 20 x 20	⌀ 6 \| 20 x 20

Jednotlivé modely se liší také tzv. suchou únosností, která je vyjádřena v kilogramech a vypovídá o míře zatížení, které zvládne tvarovka unést během montáže a před zalitím betonem, aniž by se poškodila.

Odborník radí: Suchá únosnost neodpovídá nosnosti hotové, zabetonované podlahy, která je mnohonásobně větší.

Správná volba se odvíjí od zamýšleného pracovního postupu – při instalaci svépomoci v soukromém sektoru, kdy existuje čas na pečlivé rozmístění kari sítí a desek pro rozložení váhy na ploše tvarovek, můžete zvolit i nižší hodnoty suché únosnosti (např. 75 kg). Naopak po modelech se suchou únosností až 150 kg se lze bezpečně pohybovat a jsou tudíž vhodné i pro rozsáhlé developerské projekty.

Kromě dělení na vyšší kusové monotvarovky a nižší plata polytvarovek se setkáte i s odlišnými tvary zaklenutí. To může být buď vyklenuté směrem vzhůru, nebo relativně zarovnané. K zabetonování zarovnaných tvarovek je potřeba oproti druhé variantě menšího množství betonu, jelikož nutná výška vrstvy se odpočítává od nejvyššího bodu tvarovky. V záložce "návody" na kartách tvarovek najdete kalkulačky spotřeby betonu pro konkrétní varianty a v rozměrových tabulkách zase vždy najdete údaj o třídě spotřeby betonu, které jsou definovány následujícími rozpětími:

	Nízká	Střední	Velká

Množství betonu (m³/m²)	0,000 - 0,029	0,030 - 0,079	> 0,080
Třída spotřeby	1	2	3

Výhody

Jedná se o prvek, na kterém je tento systém funkčního odvětrávání postaven. Jednotlivé tvarovky jsou vyráběny z odolného recyklovaného vysoko-hustotního polyethylenu. V případě potřeby jej lze jednoduše řezat a tím upravovat tvar prvků.
Tvarovky mají nízkou hmotnost a jsou vybaveny zámky pro snadnou pokládku a sestavení. Díky jejich tvaru snižují spotřebu stavebních materiálu, zejména betonu a kameniva, a současně umožňují maximální odolnost i při minimální tloušťce betonu.

Slovník

Suchá únosnost – udává kolik zátěže zvládne unést jeden segment „na sucho“, tedy před zalitím a ztuhnutím betonu. Během montáže se lze po segmentech bezpečně pohybovat při vysokých hodnotách suché únosnosti (např. 150 kg), naopak při nízkých (např. 75 kg) je potřeba rozložit váhu – například rozmístěním kari sítí a desek – jinak by došlo k jejich poškození. Před zalitím betonem je správné vypodložit kari síť, aby neležela přímo na tvarovce a mohlo dojít k prolití betonu a vytvoření monolitu.

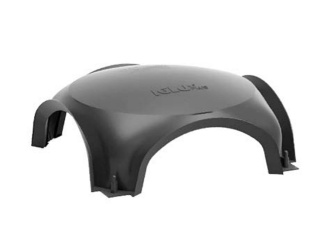

Monotvarovky - mají jeden klenební segment většinou na čtyřech rohových stojnicích. Jsou zpravidla vyšší jak 8 cm a ventilační kanálky jsou do vzduchové dutiny zaváděny ze stran. Vyšší monotvarovky zároveň umožňují lepší sanaci okolního zdiva z důvodu větší kontaktní plochy mezi proudícím vzduchem a stěnou a lze pod nimi vést téměř jakýkoliv typ inženýrských sítí.

Polytvarovky - jsou vysoké maximálně 12 cm a skládají se z většího počtu zaklenutých segmentů. Kvůli jejich výšce lze vést ventilační kanálky pouze zespodu a i celková efektivita odvětrávání je nižší. Jsou určeny primárně pro použití ve výškově omezených prostorách, případně jen jako termoizolační vrstva podlah.

Hrubý rozměr – šířka a délka tvarovky stojící samostatně (včetně částí, které jsou po zapojení v přesahu)

Čistý rozměr – šířka a délka plochy, kterou tvarovka zcela sama pokryje, když je napojena na další (nepočítají se přesahy tvarovek)

Pokud hledáte nejkratší cestu k produktům vhodným pro profesionální užití (vysoká suchá únosnost), pak můžete využít tohoto linku. Data uvedená v tabulce byla čerpána z webových stránek výrobce Daliform.
