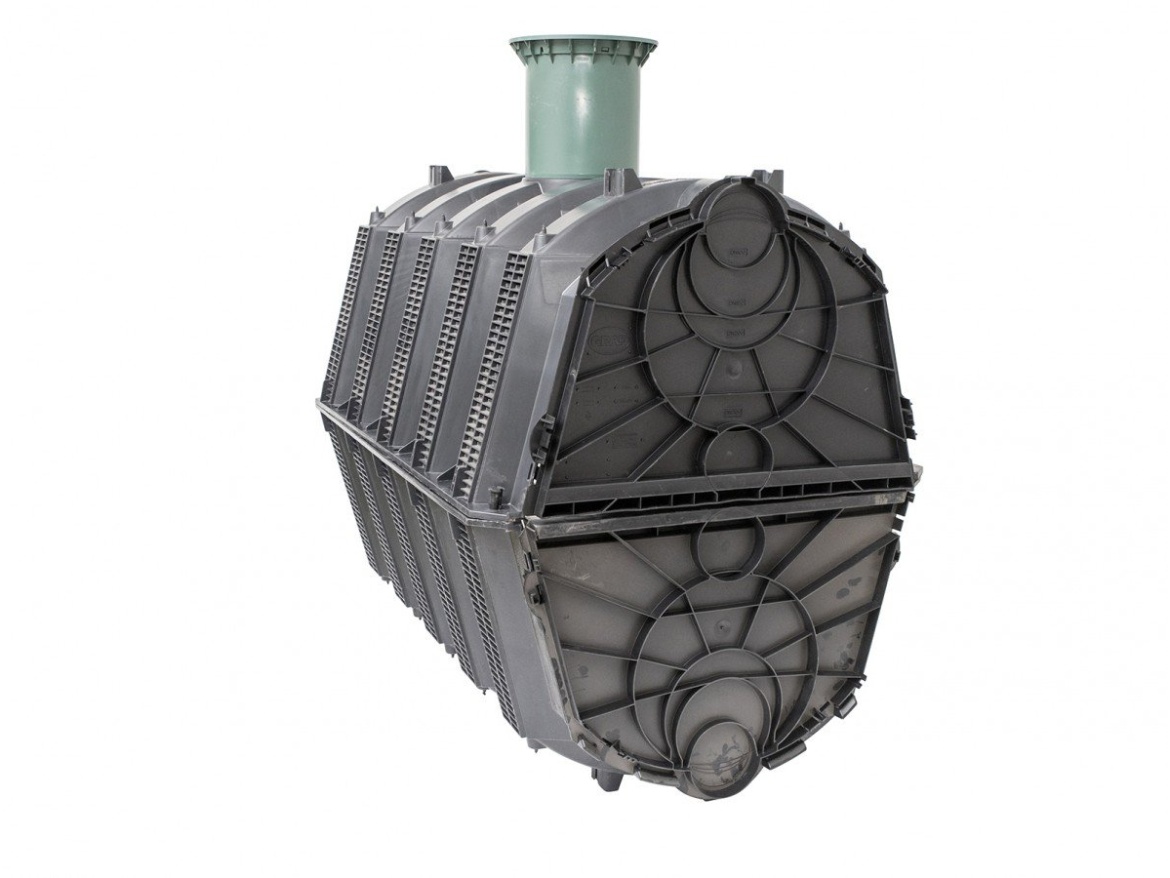

Graf Garantia 300

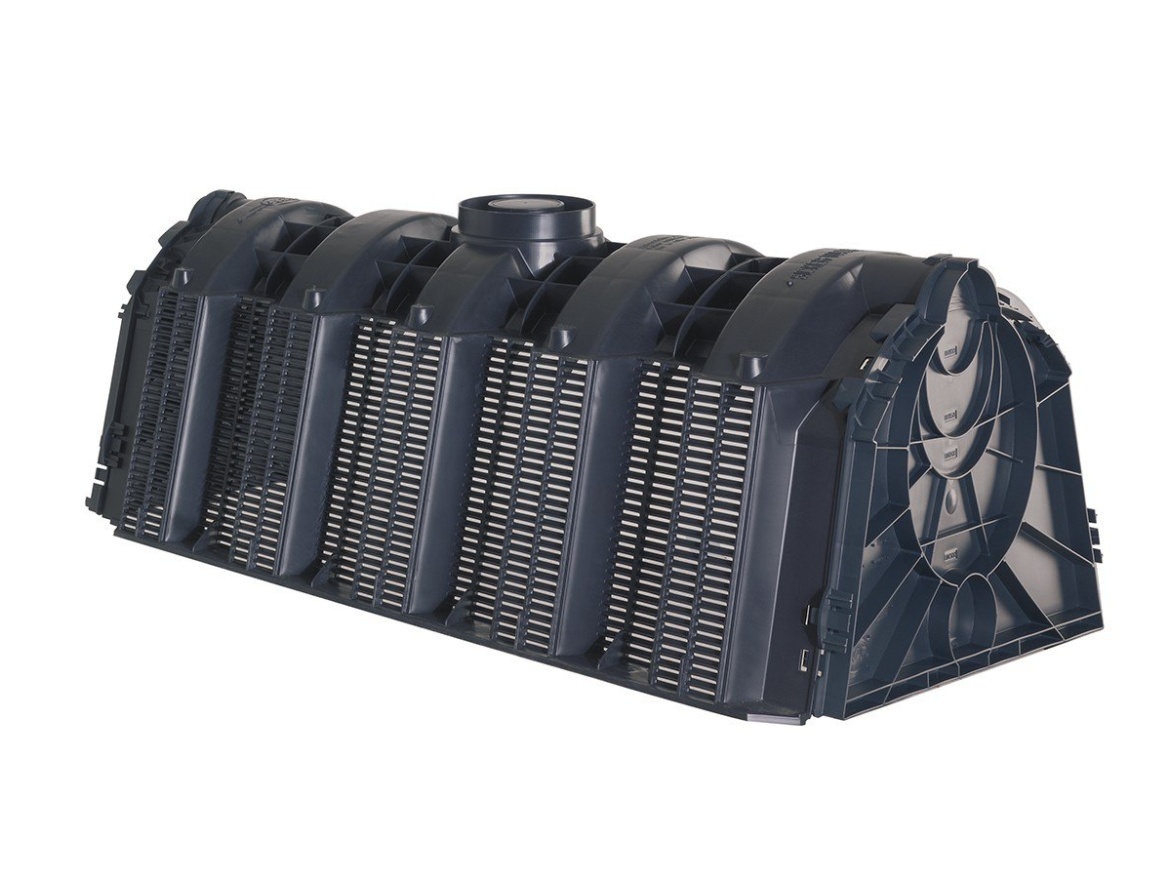

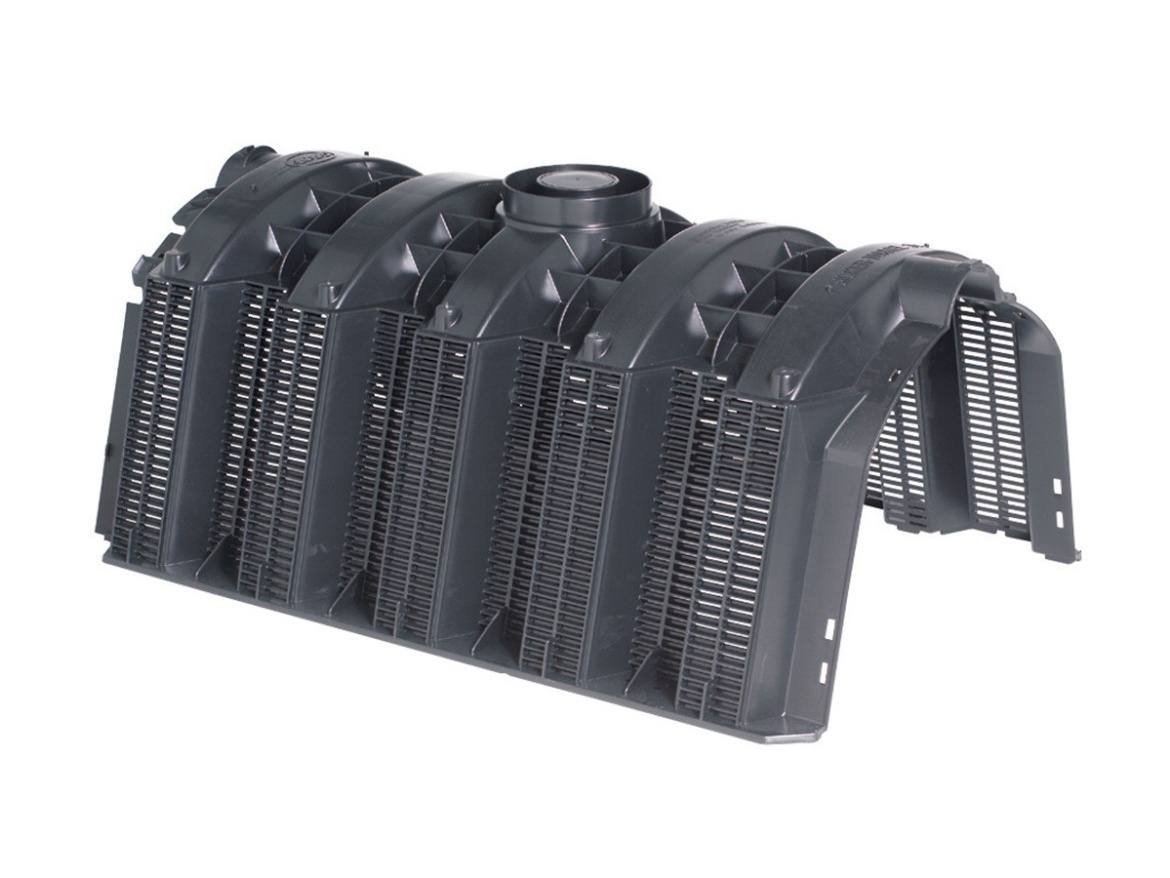

Vsakovací jímka Garantia 300 je určená pro zadržování a vsakování dešťové vody. Vyrobena je z recyklovaného polypropylénu, který je šetrný k životnímu prostředí a neškodí tak vůči spodní vodě.

• Okamžitá akumulační schopnost
• Zrcadlové spojení
• Systém podélného propojování
• Odolnost vůči zatížení až 10 t/m²

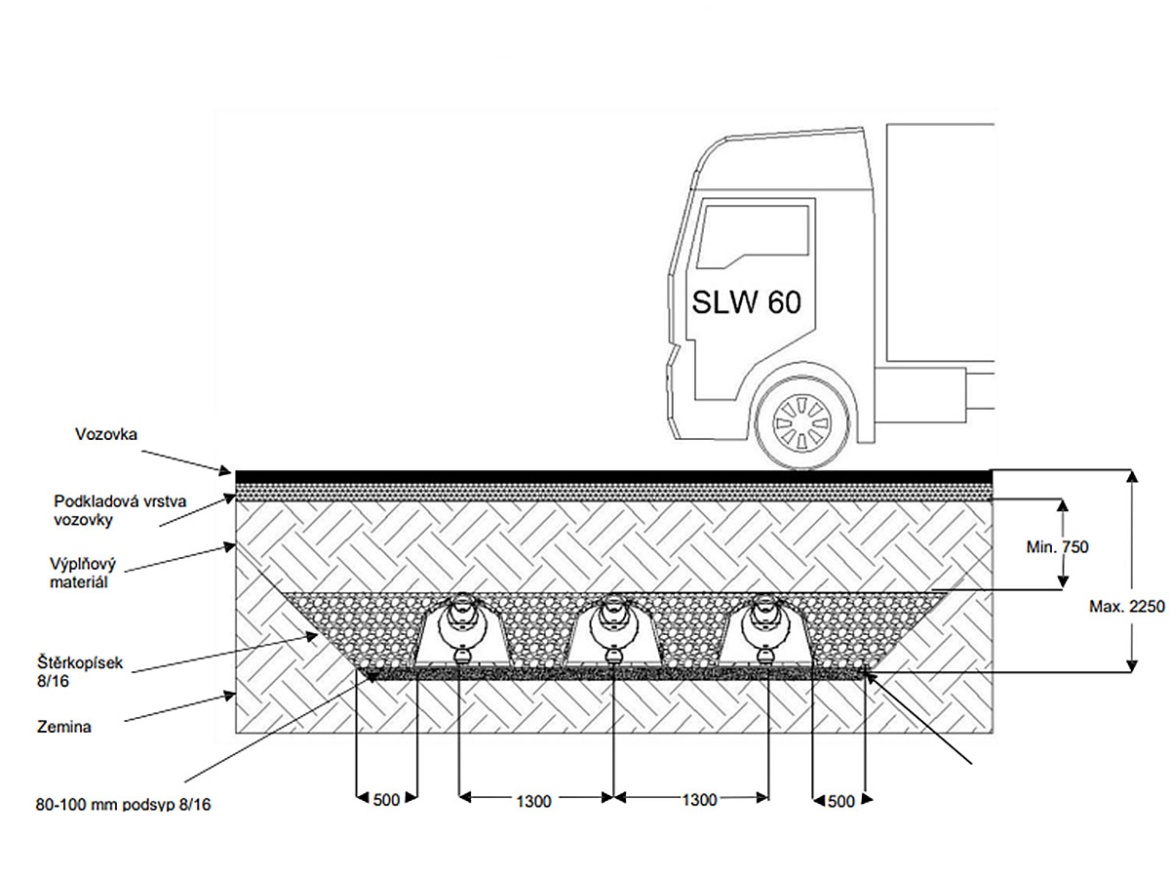

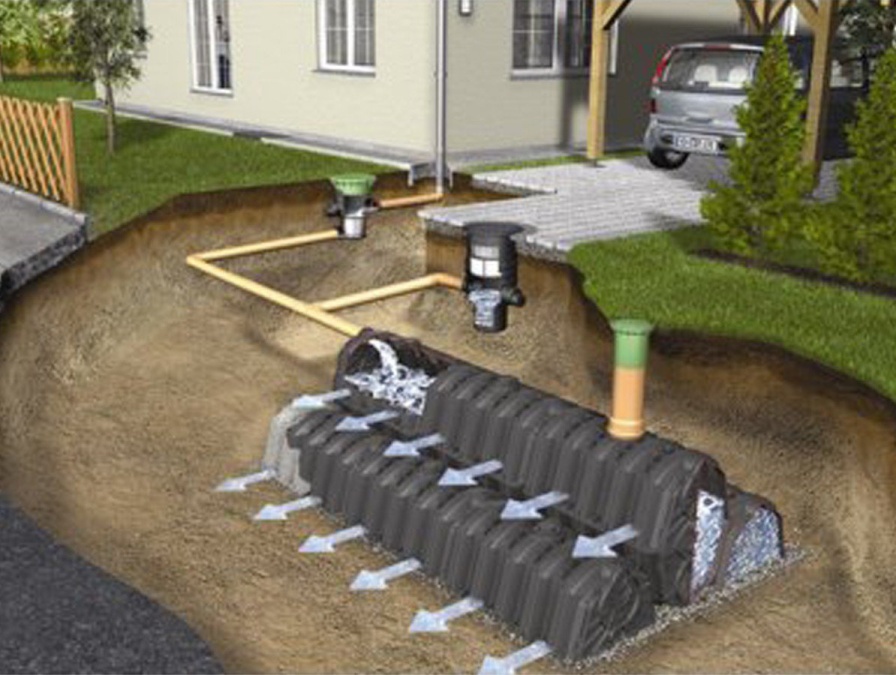

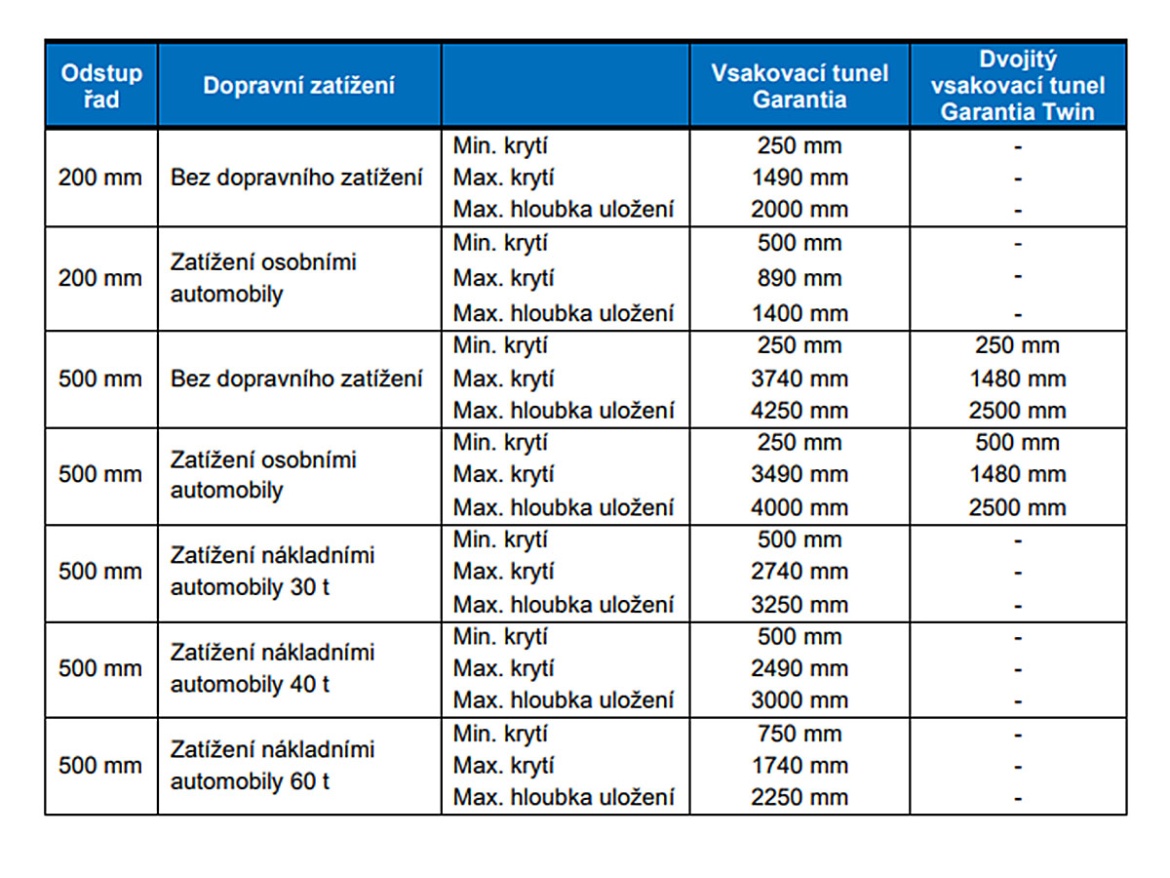

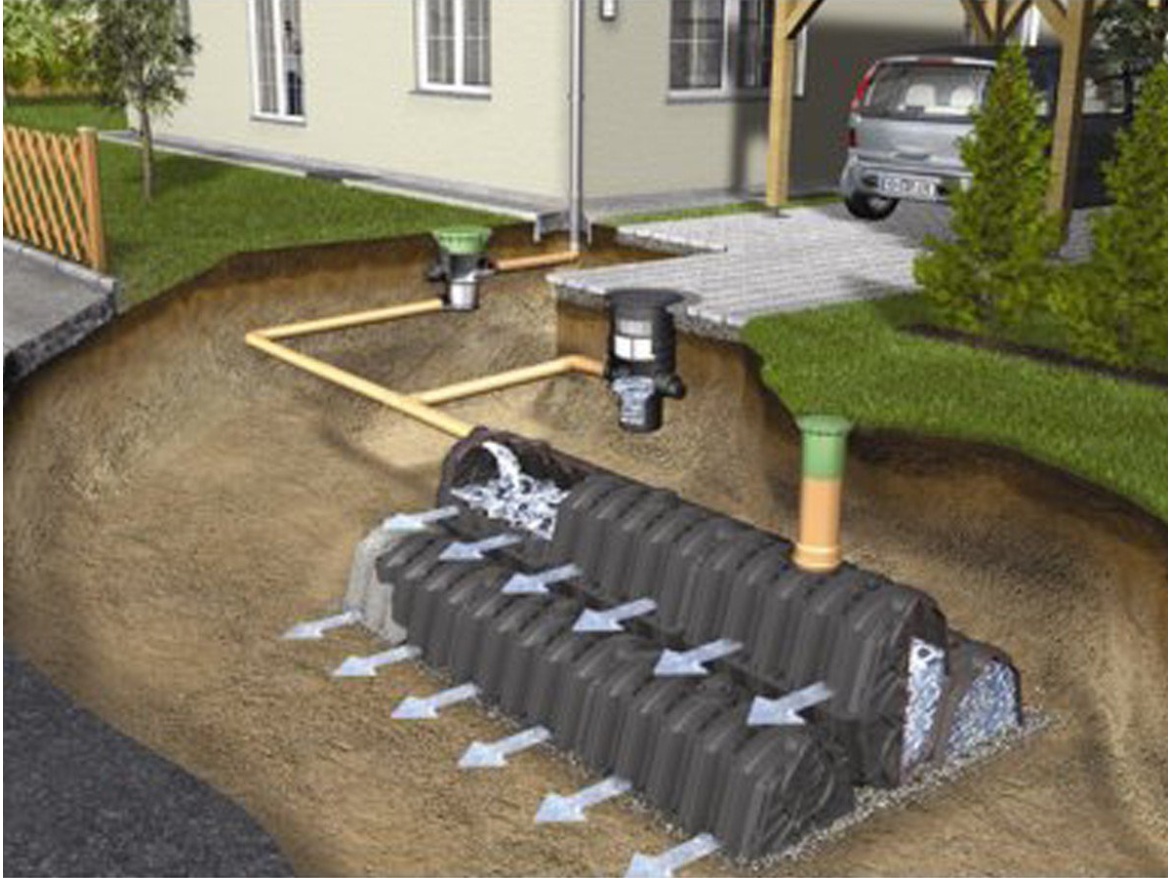

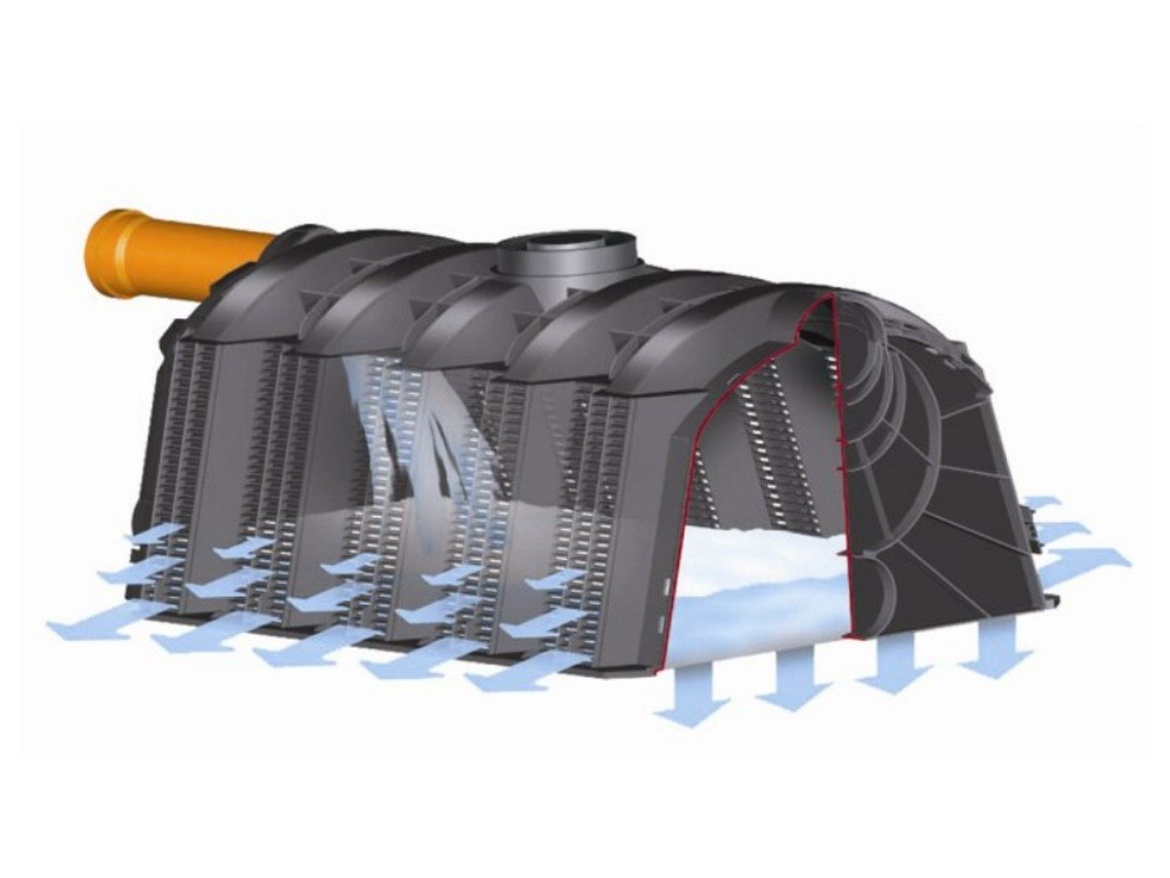

Jímka s vysokým zadržovacím objemem (1 modul nahradí až 36 m drenážních trubek a 800 kg štěrku) zaručuje trvalé vsakování ze tří stran. Její konstrukce umožňuje zabudování do malých hloubek pod povrch, a to jak pod rodinné domy, tak i parkovací a odstavné plochy. Odolává krátkodobému zatížení až 10 t/m2 a dlouhodobému až 3,5 t/m2.

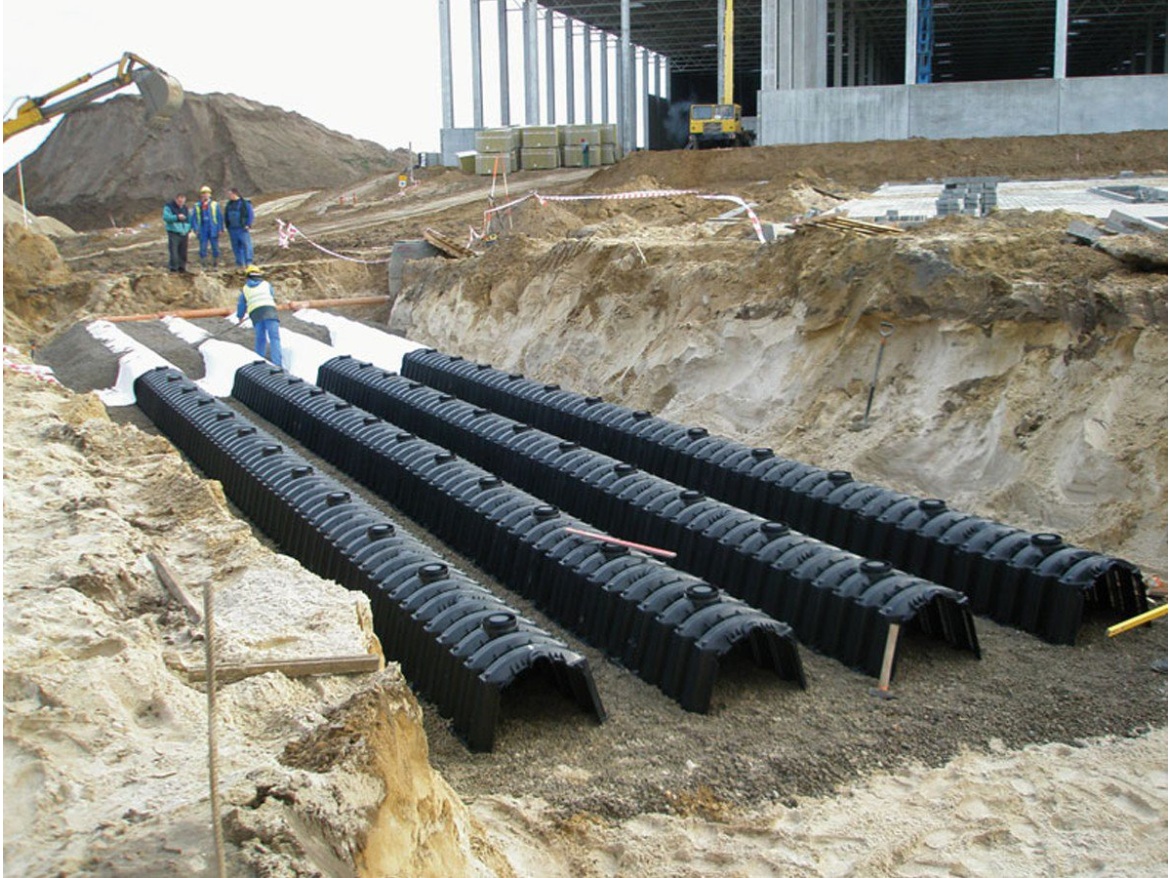

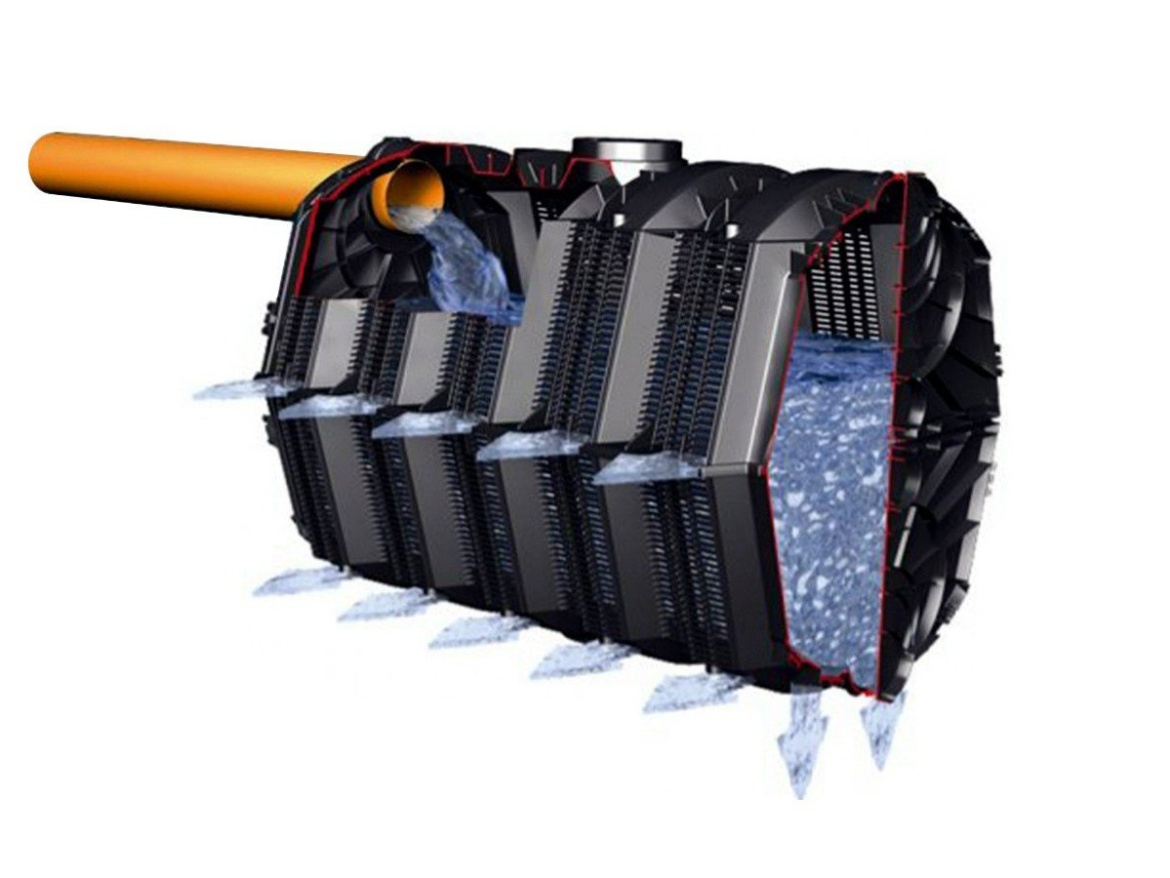

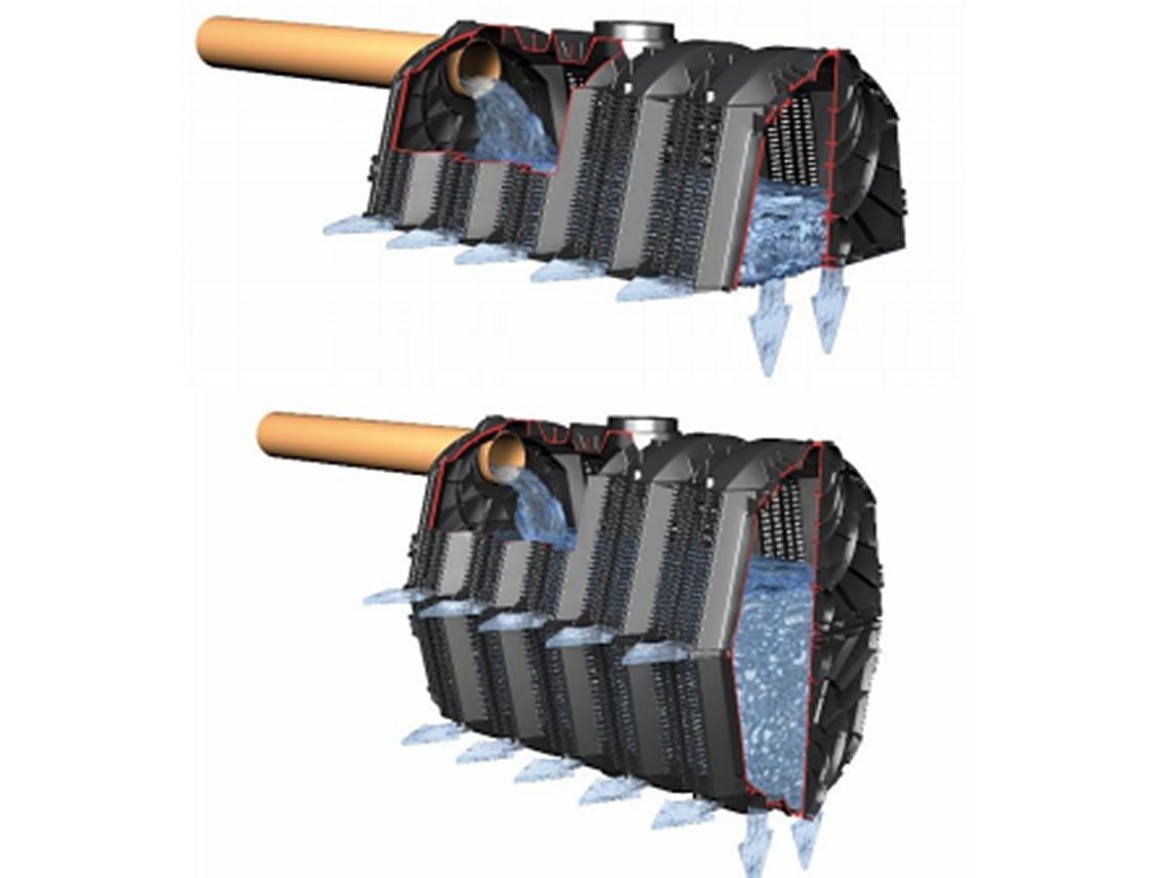

Montáž je velice jednoduchá, instalaci usnadňuje a urychluje systém podélného propojování bez přiložených spojek. V případě instalace dvojité (vajíčko) vsakovací jímky použijte pro spojení přiložené spojovací díly (6 ks). Tunel lze snadno prodlužovat a vytvářet tak potřebné zadržovací objemy, ale pokaždé je zapotřebí ji přikrýt geotextilií.

Vsakovací jímka Graf Grantia 300

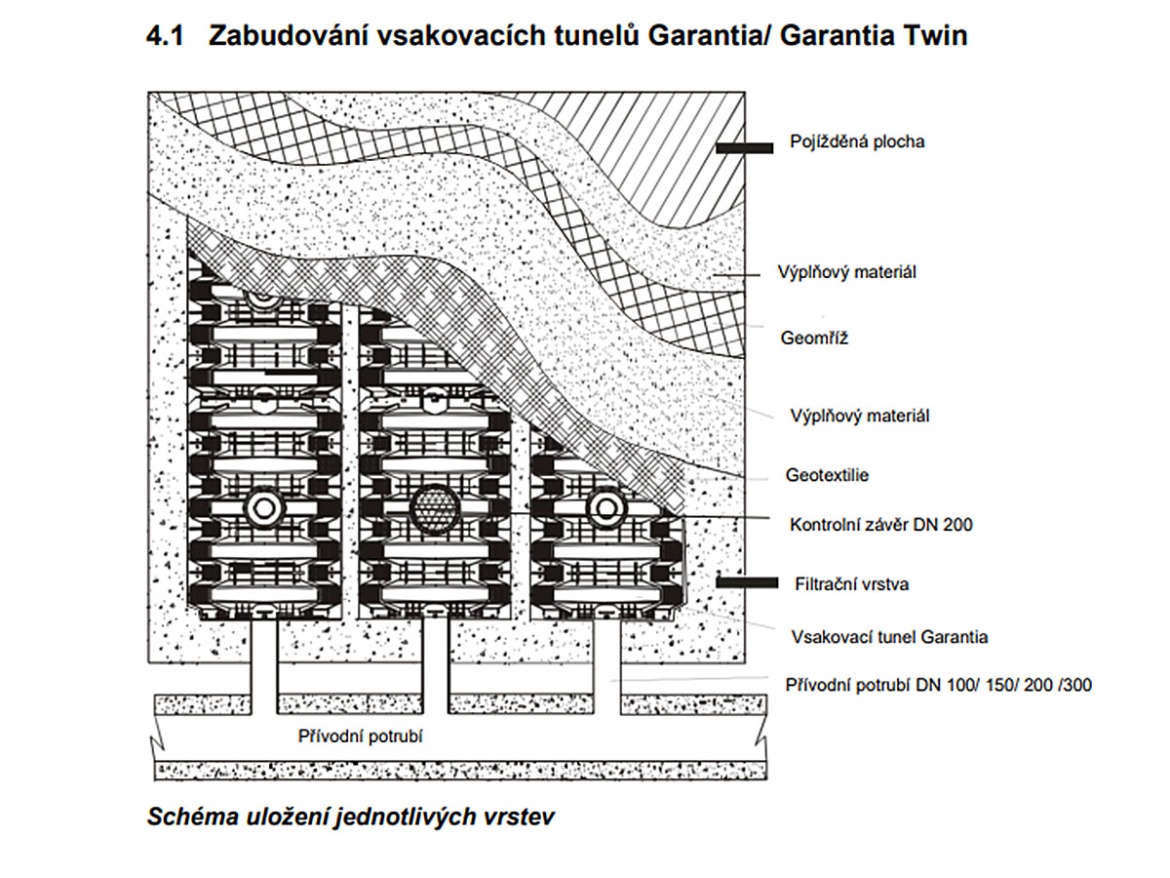

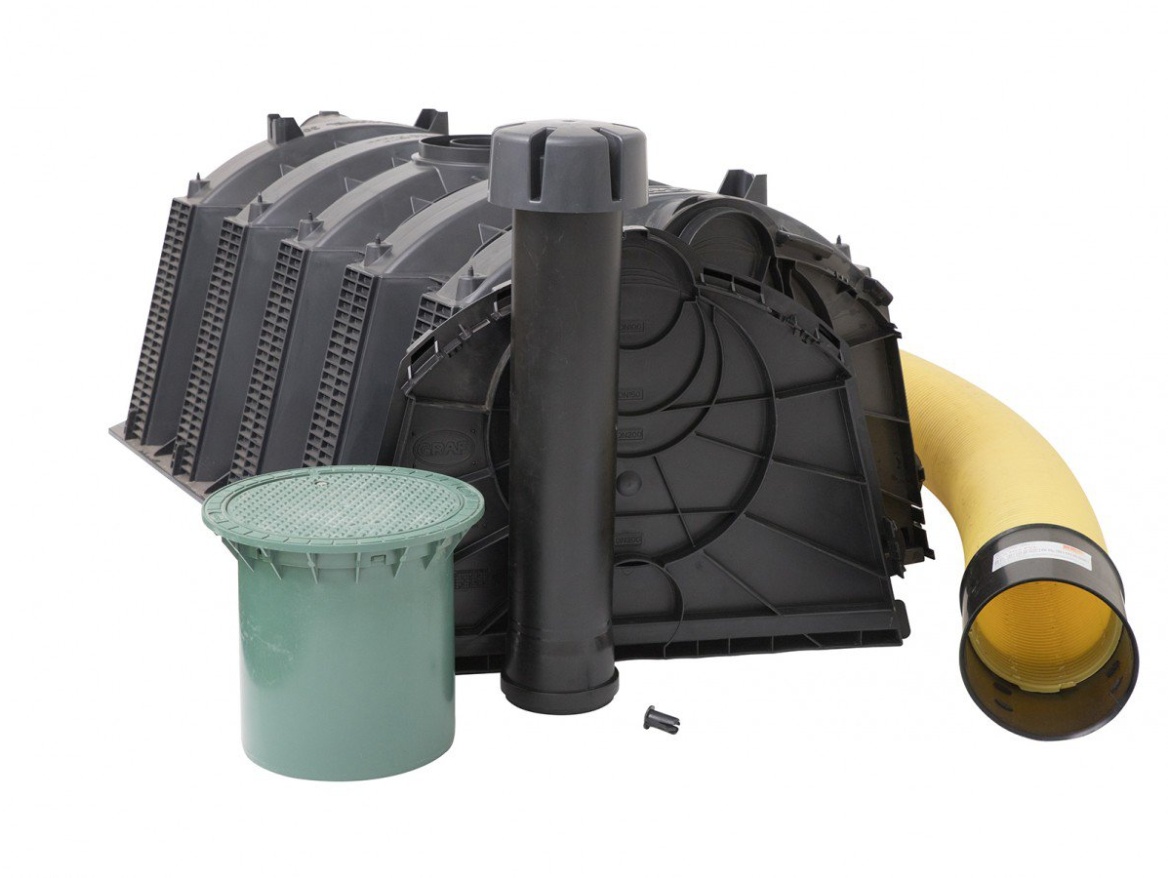

Připojení odvětrávcacího potrubí je řešeno rozdílně v závislostni na počet propojených vsakovacích tunelů v řadě. Pro malý objekt (do 10 ks) postačuje revizní kontrolní závěr DN 200 s PE poklopem instalován do horní části tunelu. Jednotlivé větve je vhodné nahoře v zadní části propojit KG potrubím pro správnou cirkulaci vzduchu.

Pro velký objekt (nad 10 ks) není odvzdušnění přes revizní otvor dostačující a musí být řešeno samostatným odvzdušňovacím prvkem. Pro každých 10 tunelů je nutné realizovat samostatné odvzdušnění buď pomocí větrací hlavice DN 100 spojené s vsakovací galerií KG potrubí, nebo zaústěním do šachty s větracím poklopem.

Vsakovací jímka Graf Grantia 300

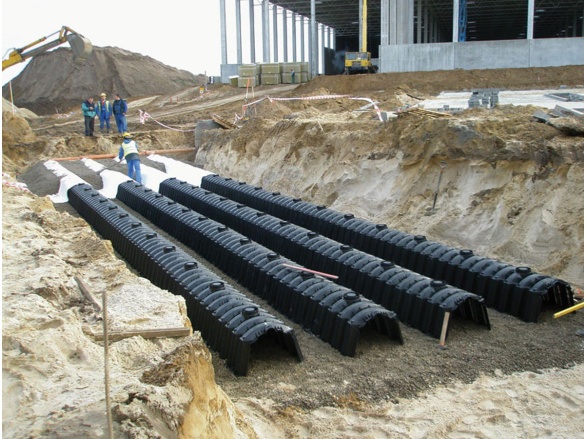

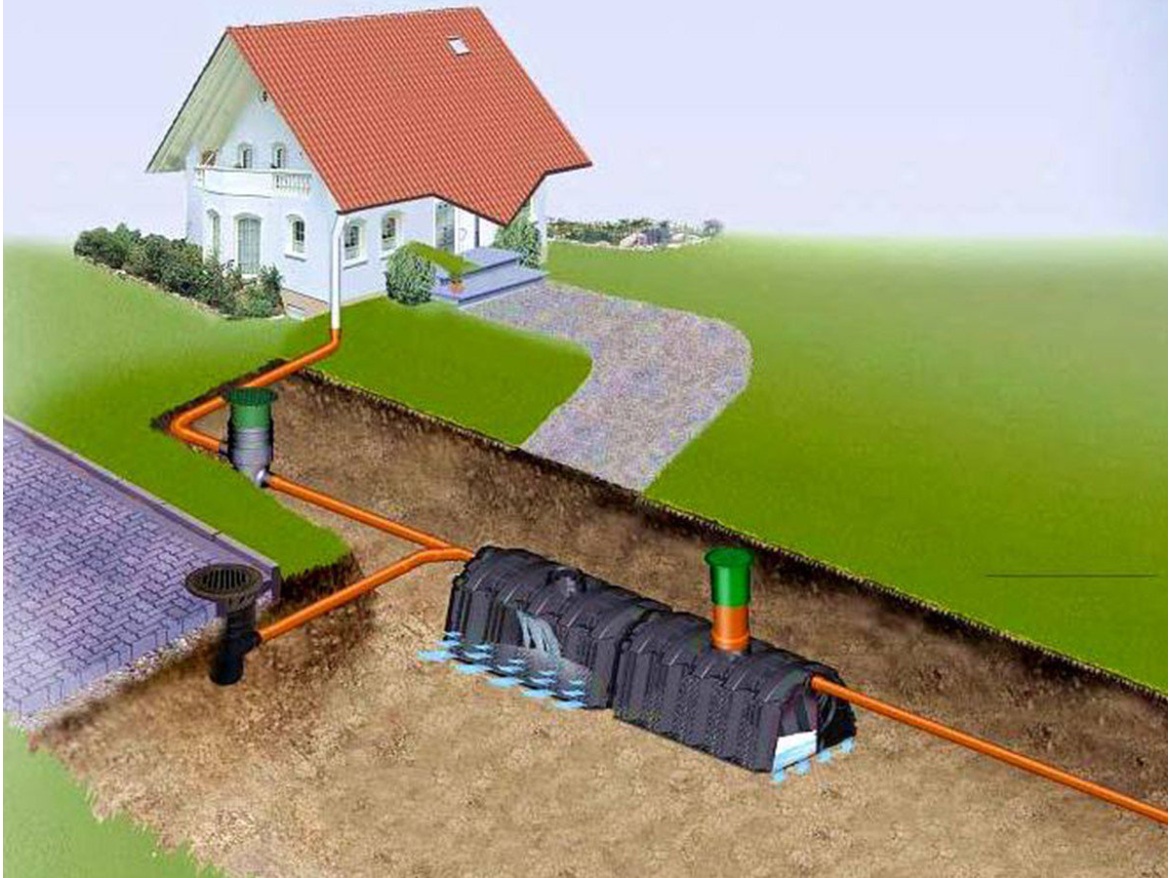

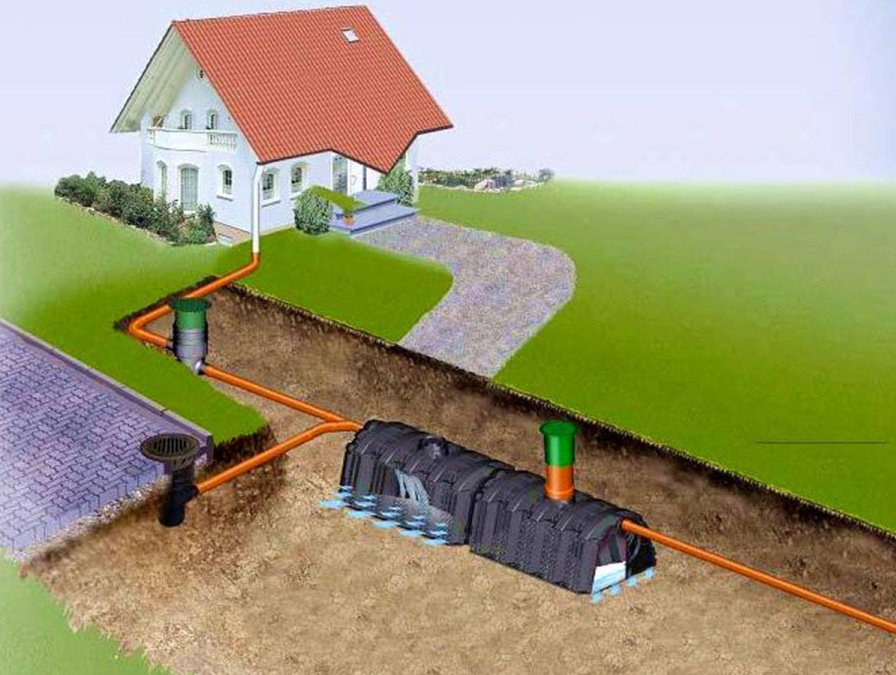

Přívodní potrubí se připojuje na čelních stranách přímo do koncových desek. Za tímto účelem se vyříznou příslušně perforované a popsané kruhové výseče, kdy samotné potrubí musí sahat cca 20 cm dovnitř modulu. Pokud jsou tunely umístěny ve více než jedné řadě, je zapotřebí zajistit rovnoměrný přítok vody a to napojením přívodního potrubí na každou vsakovací větev.

 Pokládka a spojování tunelu probíhá vyříznutím předpřipravených otvorů do čelních desek a zasunutím potrubí s přesahem 20 cm. Ze shora jímky je potřeba vyvést kanalizační potrubí pomocí připojení (DN 100, DN 150, DN 200, DN 300), zatímce ze spoda (DN 100, DN 200).
